Электрощит — это центральный элемент любой системы электроснабжения. Через него проходит распределение энергии, подключение оборудования и защита сети от перегрузок. От того, насколько грамотно он собран, зависит не только надежность работы техники, но и безопасность людей.
Сегодня сборка электрощитов регулируется современными стандартами и строгими требованиями. Они направлены на то, чтобы исключить ошибки при монтаже, повысить уровень защиты и обеспечить долгий срок службы оборудования. Эти правила обязательны как для крупных промышленных объектов, так и для жилых зданий.
Основные стандарты и нормативные документы для сборки электрощитов
Сборка электрощитов должна выполняться в строгом соответствии с действующими нормативами. Эти документы определяют требования к оборудованию, монтажу и безопасности, обеспечивая надежность и долгий срок службы системы.
Российские нормы
- ГОСТ Р 51628-2000 — устанавливает требования к щиткам для жилых зданий массового строительства, индивидуальных проектов, коттеджей, дач и других небольших объектов.
- ГОСТ Р 51778-2001 — регулирует распределительные щитки для производственных и общественных зданий, с акцентом на защиту от поражения током и пожарную безопасность.
- СП 256.1325800.2016 — свод правил по проектированию и монтажу электроустановок жилых и общественных зданий. В частности, ВРУ и ГРЩ должны соответствовать ГОСТ 32396 и ГОСТ IEC 61439-1 и размещаться в запирающихся помещениях, доступных только обслуживающему персоналу.
- Правила устройства электроустановок (ПУЭ, утв. Минтопэнерго России 06.10.1999) — определяют, что ВУ, ВРУ и ГРЩ устанавливаются в электрощитовых, доступных только обслуживающему персоналу, а в зонах затопления — выше уровня воды.
Международные стандарты
- ГОСТ IEC 60364-5-53 — нормы по выбору и монтажу электрооборудования, разделению, коммутации и управлению в низковольтных установках.
- ГОСТ IEC 60447 — принципы безопасности, маркировки и идентификации интерфейса «человек — машина», а также правила включения устройств.
- ГОСТ IEC 60695-2-11 — методы испытаний на пожароопасность, включая тест раскалённой проволокой на воспламеняемость продукции.
- ГОСТ IEC 61439-1 — общие требования к комплектным низковольтным распределительным и управляющим устройствам.
- ГОСТ IEC 61439-3 — стандарты для распределительных щитов, предназначенных для управления неквалифицированными пользователями.
- ГОСТ IEC 61643-11 — требования к устройствам защиты от перенапряжений в низковольтных системах распределения энергии.
Зачем следовать стандартам
Соблюдение нормативов обеспечивает надежную работу электрощита, защищает сеть от перегрузок и коротких замыканий, а также продлевает срок службы оборудования. Кроме того, соблюдение стандартов гарантирует соответствие проверкам и безопасность эксплуатации на любом объекте.

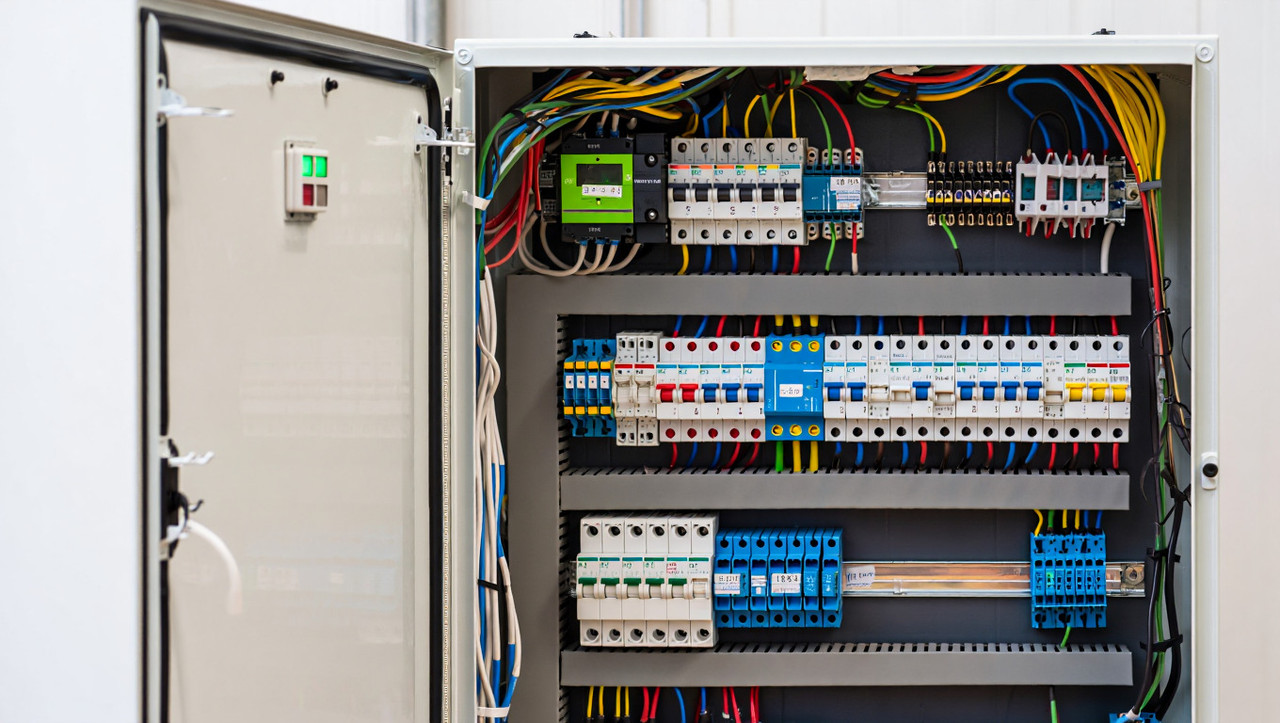

Требования к качеству материалов и комплектующих
Качество материалов и комплектующих напрямую влияет на надежность и безопасность электрощита. Использование сертифицированных изделий снижает риск аварий и обеспечивает долгий срок службы системы. Специалисты при сборке всегда руководствуются нормами и стандартами, которые определяют допустимые параметры оборудования.
Основные требования к материалам
- Корпуса щитов должны быть изготовлены из прочного, негорючего материала, устойчивого к коррозии и механическим повреждениям.
- Кабели и проводники обязаны соответствовать расчетной нагрузке, иметь качественную изоляцию и сертификацию по ГОСТ или IEC.
- Автоматические выключатели и УЗО должны проходить проверку на соответствие электрическим и механическим характеристикам, а также иметь маркировку соответствия стандартам.
Критерии выбора комплектующих
При выборе компонентов важно учитывать:
- Назначение электрощита и предполагаемая нагрузка;
- Соответствие сертифицированным стандартам (ГОСТ, IEC);
- Условия эксплуатации, включая температуру, влажность и возможность воздействия внешних факторов;
- Совместимость всех элементов между собой для безопасной работы системы.
Преимущества использования качественных материалов
Применение проверенных и сертифицированных компонентов обеспечивает:
- Стабильную работу электрощита без перегрузок;
- Снижение риска коротких замыканий и аварий;
- Долговечность оборудования и минимальные затраты на обслуживание;
- Соответствие нормативным требованиям и безопасность эксплуатации.

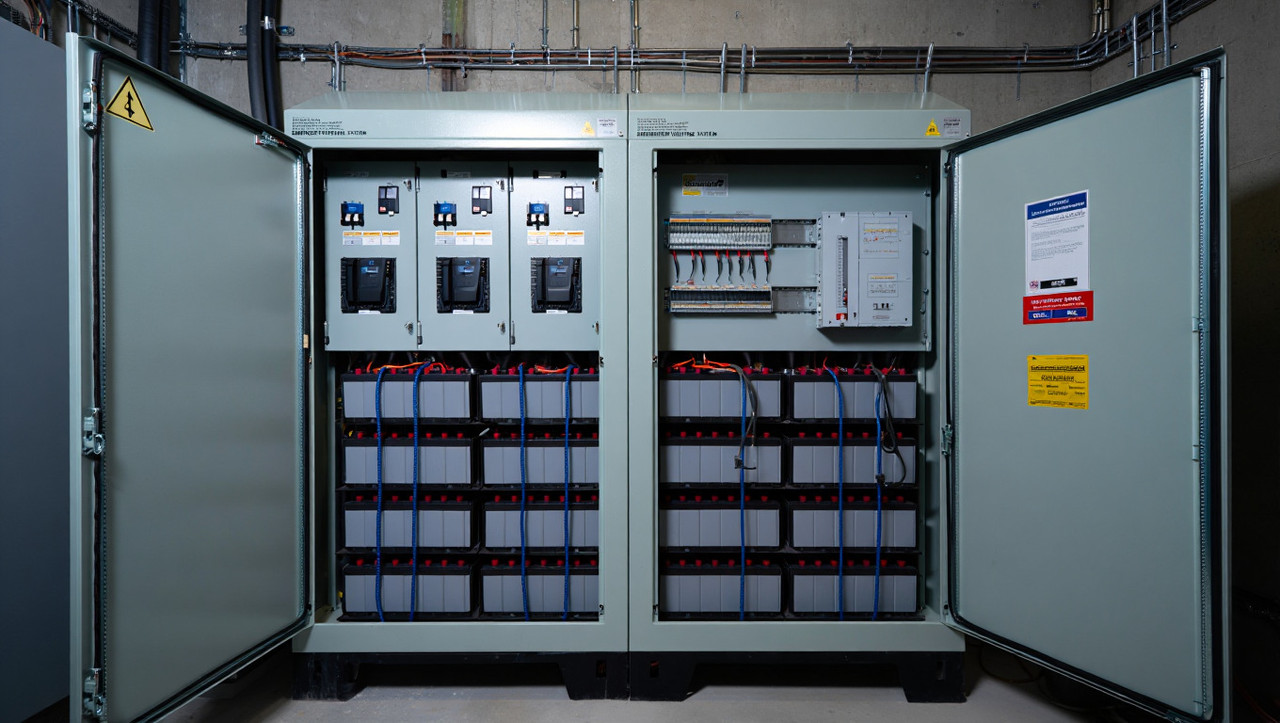

Безопасность и защита при сборке электрощитов
Безопасность является ключевым аспектом при сборке электрощитов. Неправильное подключение, использование некачественных материалов или нарушение норм может привести к поражению электрическим током, короткому замыканию или пожару. Поэтому соблюдение правил безопасности и установка защитных устройств — обязательное условие для любого проекта.
Основные меры защиты
- Автоматические выключатели — защищают цепи от перегрузок и коротких замыканий.
- Устройства защитного отключения (УЗО) — предотвращают поражение электрическим током при утечке на корпус оборудования.
- Заземление и зануление — обеспечивают безопасное рассеивание токов замыкания.
- Изоляция и маркировка проводников — упрощают обслуживание и уменьшают риск ошибок при эксплуатации.
- Электрощитовые помещения — должны быть закрытыми и доступными только обслуживающему персоналу.
Контроль и тестирование
После сборки все цепи проверяются с помощью тестеров и приборов контроля сопротивления изоляции, корректности подключения и работы защитных устройств. Это позволяет убедиться в том, что электрощит полностью безопасен и готов к эксплуатации.

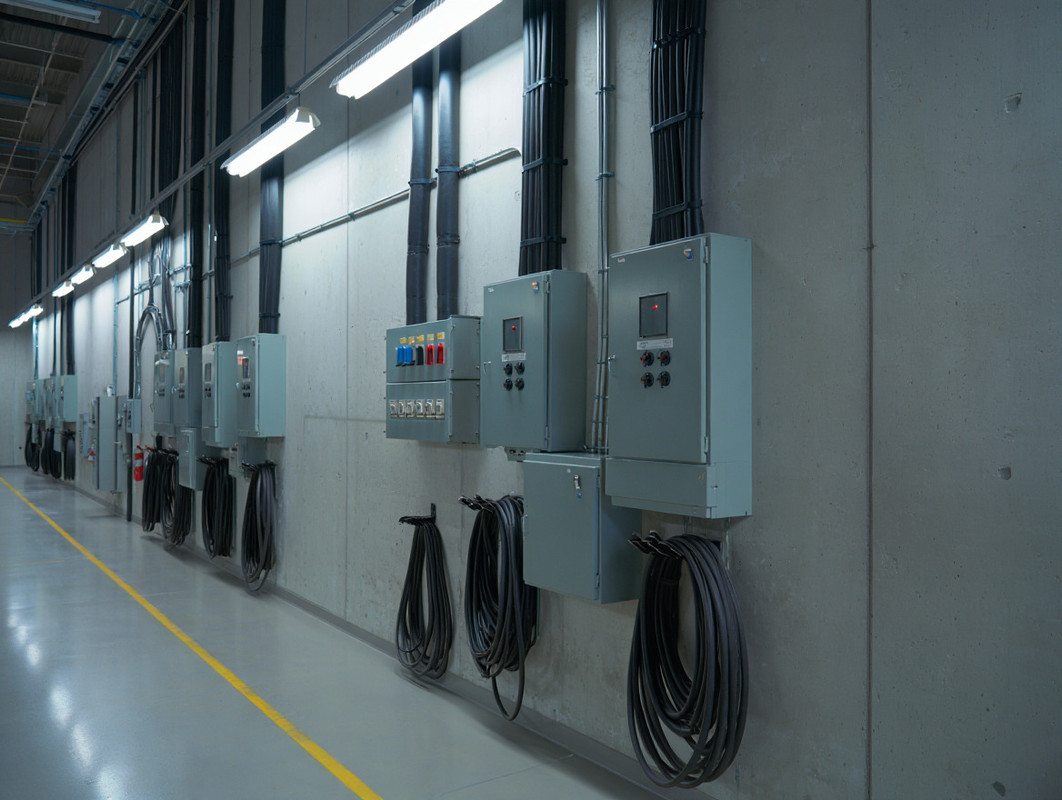

Технические нормы монтажа и подключения электрощитов
Правильный монтаж и подключение электрощитов — основа надежной работы электросистемы. Несоблюдение норм может привести к перегрузкам, коротким замыканиям и аварийным ситуациям. Поэтому монтаж выполняется в строгом соответствии с действующими стандартами и требованиями.
Расположение и установка
- Электрощиты должны устанавливаться в специально выделенных помещениях, доступных только обслуживающему персоналу.
- Высота установки должна обеспечивать удобный доступ к приборам и устройствам для обслуживания и контроля.
- В зонах, подверженных затоплению, щиты размещаются выше возможного уровня воды.

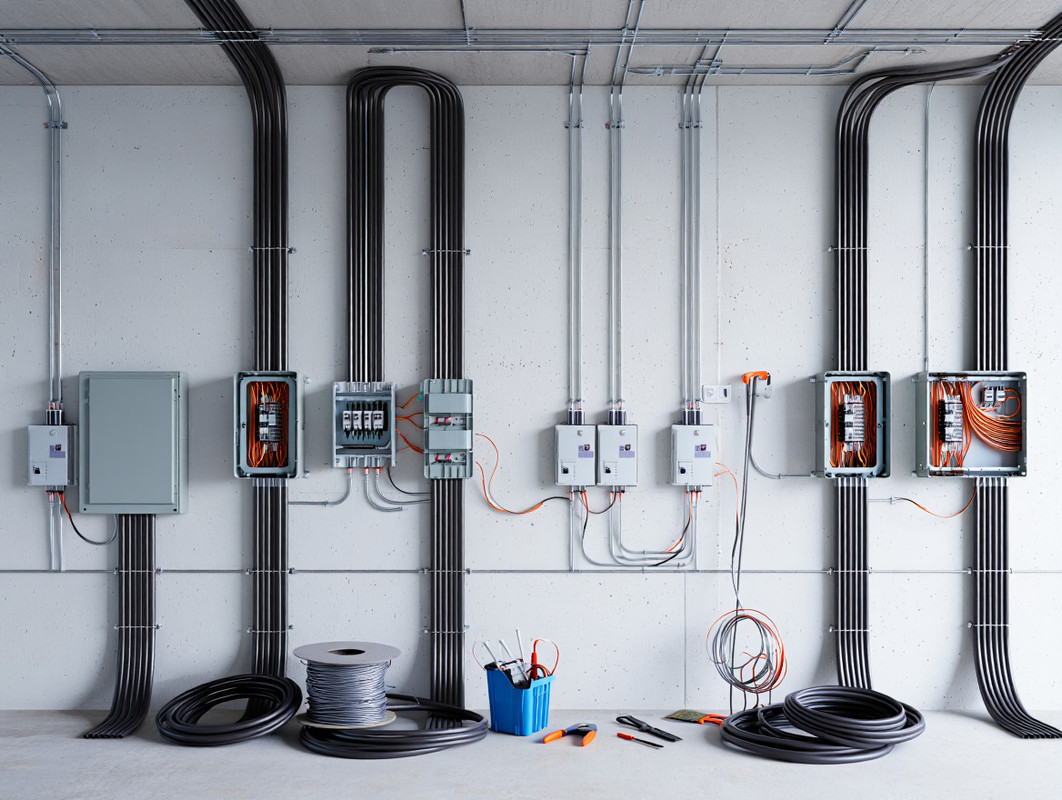

Соединение и прокладка кабелей
- Все проводники прокладываются с учетом допустимой нагрузки и маркировки согласно стандартам.
- Используются сертифицированные кабели и проводники с качественной изоляцией.
- Кабели закрепляются таким образом, чтобы исключить механическое повреждение и перегибы.
Подключение и проверка
- Монтаж автоматических выключателей, УЗО и защитных устройств осуществляется строго по проектной документации.
- Все соединения проверяются на надежность контакта и отсутствие перекрестных соединений.
- После подключения проводится тестирование всех цепей на правильность работы и соответствие нагрузке.
Актуальные тенденции и инновации в сборке электрощитов
Сфера сборки электрощитов постоянно развивается. Современные технологии и новые материалы позволяют создавать более надежные, безопасные и удобные системы распределения электроэнергии. Владельцы объектов и специалисты по электромонтажу все чаще обращают внимание на инновации, которые повышают эффективность и безопасность.
Использование модульных решений
Модульные щиты позволяют легко адаптировать систему под изменяющиеся нагрузки. Их конструкция упрощает монтаж и обслуживание, а также делает возможным быстрое расширение электрощита без полной переделки.

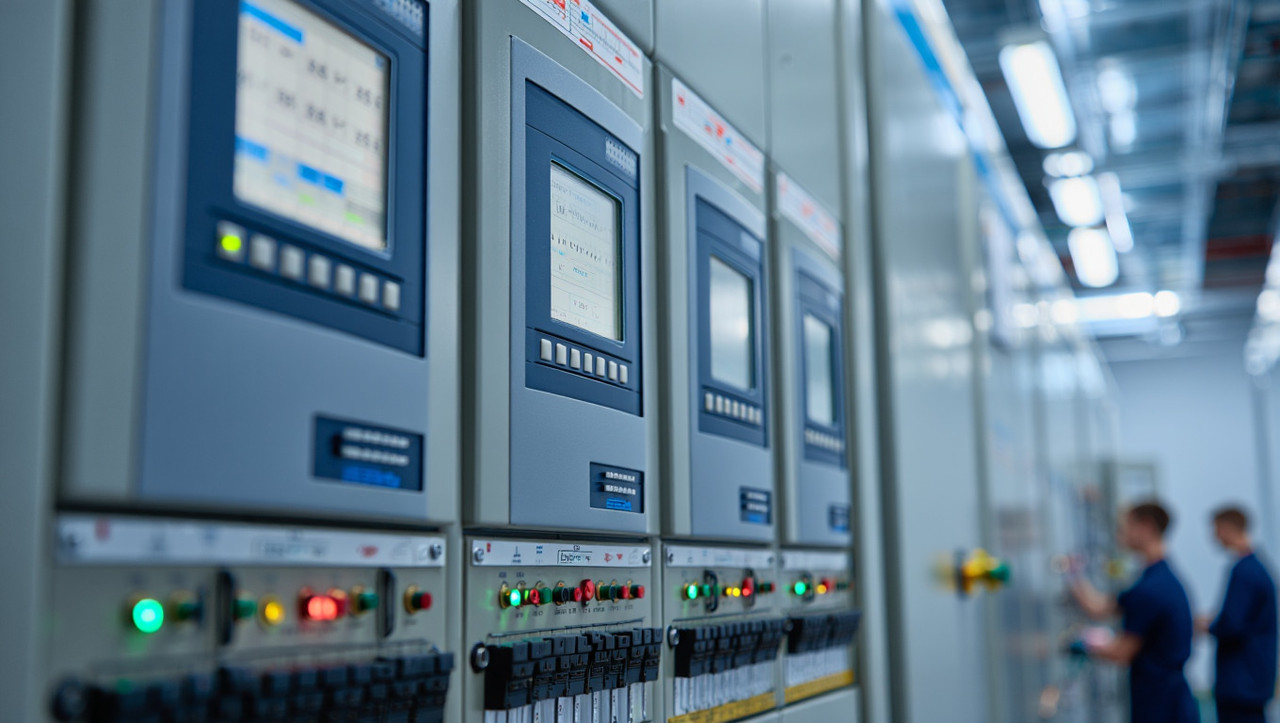

Интеллектуальные системы управления
Современные щиты оснащаются цифровыми модулями для мониторинга и управления. Такие системы позволяют контролировать потребление энергии, выявлять перегрузки и отключать проблемные участки дистанционно.
Современные материалы и покрытия
Использование прочных, негорючих и коррозионностойких материалов повышает долговечность щитов. Новые покрытия предотвращают попадание пыли и влаги внутрь корпуса, что особенно важно для промышленных объектов.
Энергоэффективность и экологичность
Тенденция к снижению энергопотерь и использованию экологичных материалов становится все более заметной. Щиты проектируются так, чтобы минимизировать нагрев, потери энергии и негативное воздействие на окружающую среду.

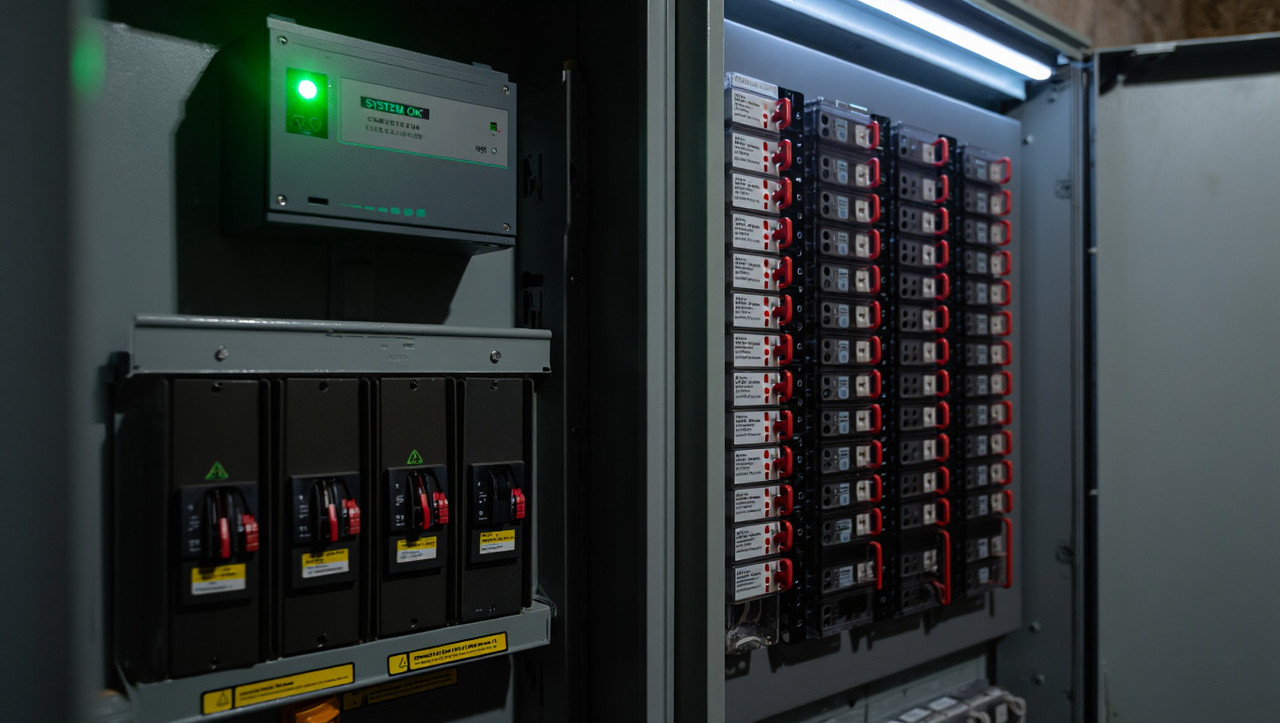

Цифровизация и удаленный контроль
Внедрение систем удаленного мониторинга и диагностики позволяет вовремя выявлять проблемы, планировать профилактическое обслуживание и минимизировать простой оборудования. Это повышает надежность работы всей сети.
Современные инновации делают сборку электрощитов более безопасной, удобной и экономичной. Компании, следящие за последними тенденциями, могут предложить клиентам решения, соответствующие как стандартам, так и требованиям будущего.
